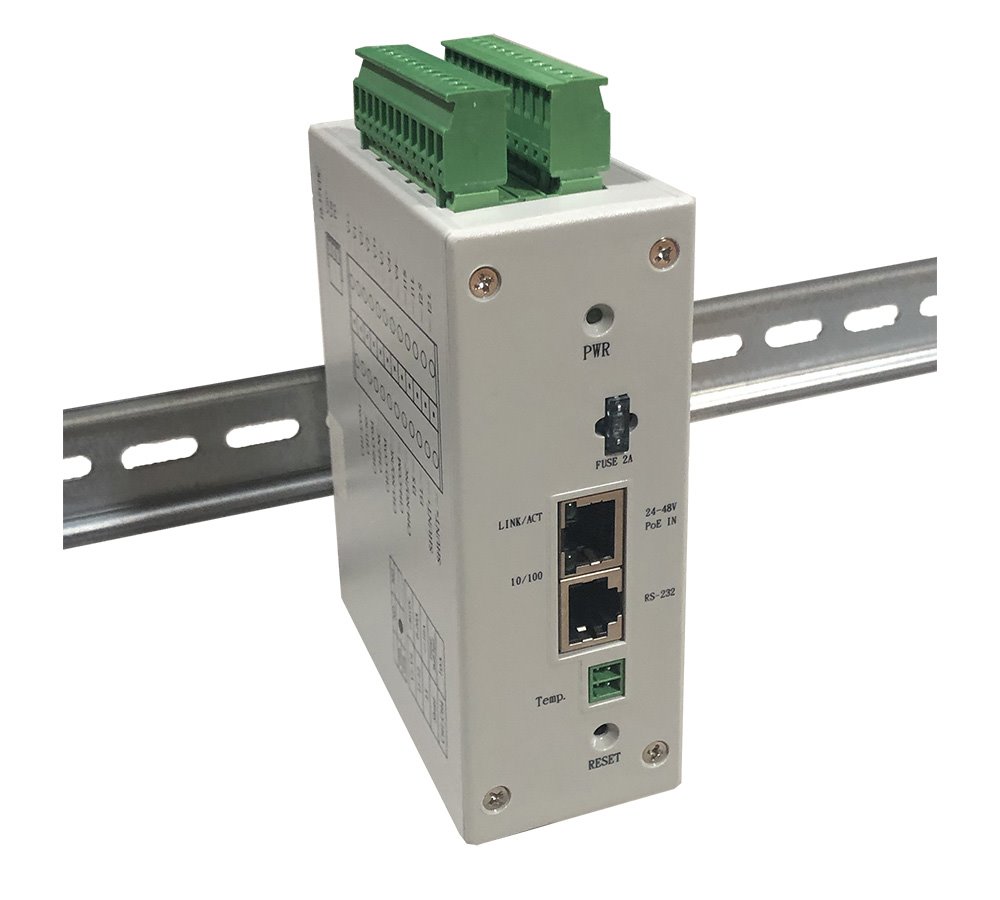

Tycon TPDIN-Monitor-WEB Remote System Monitor and Control v3

Tycon TPDIN-Monitor-WEB Remote System Monitor and Control v3

Tycon PowerSens™ je universální nástroj navržený pro vzdálený monitoring napájení a teploty. K zařízení lze přistupovat přes Web nebo SNMP a na dálku sledovat až 4x napětí, 4x proud a 2x teplotu a regulovat výkon na různých zařízeních pomocí 4 relé. SystéDalší informace

Výrobce
  TYCON Power

Part No.


TPDIN-MONITOR-WEB3


Kód
 00018506
Objednat
Koncová cena bez DPH
4 626 Kč
Vaše cena bez DPH
4 460 Kč bez DPH
DPH
21%
Vaše cena s DPH
5 397 Kč  s DPH


    Poptat lepší cenu

    Váš e-mail
    Telefon
    Množství
    Komentář

    Popis

    Monitorovací a řídicí systém TPDIN-Monitor-WEB v3 je všestranný nástroj, který umožňuje vzdáleně sledovat zařízení a celé lokality. K jednotce lze přistupovat prostřednictvím sítě (Web a SNMP) pro vzdálené monitorování až 4 napětí, 4 proudů, 2 teplot a ovládání napájení různých zařízení pomocí 4 relé.

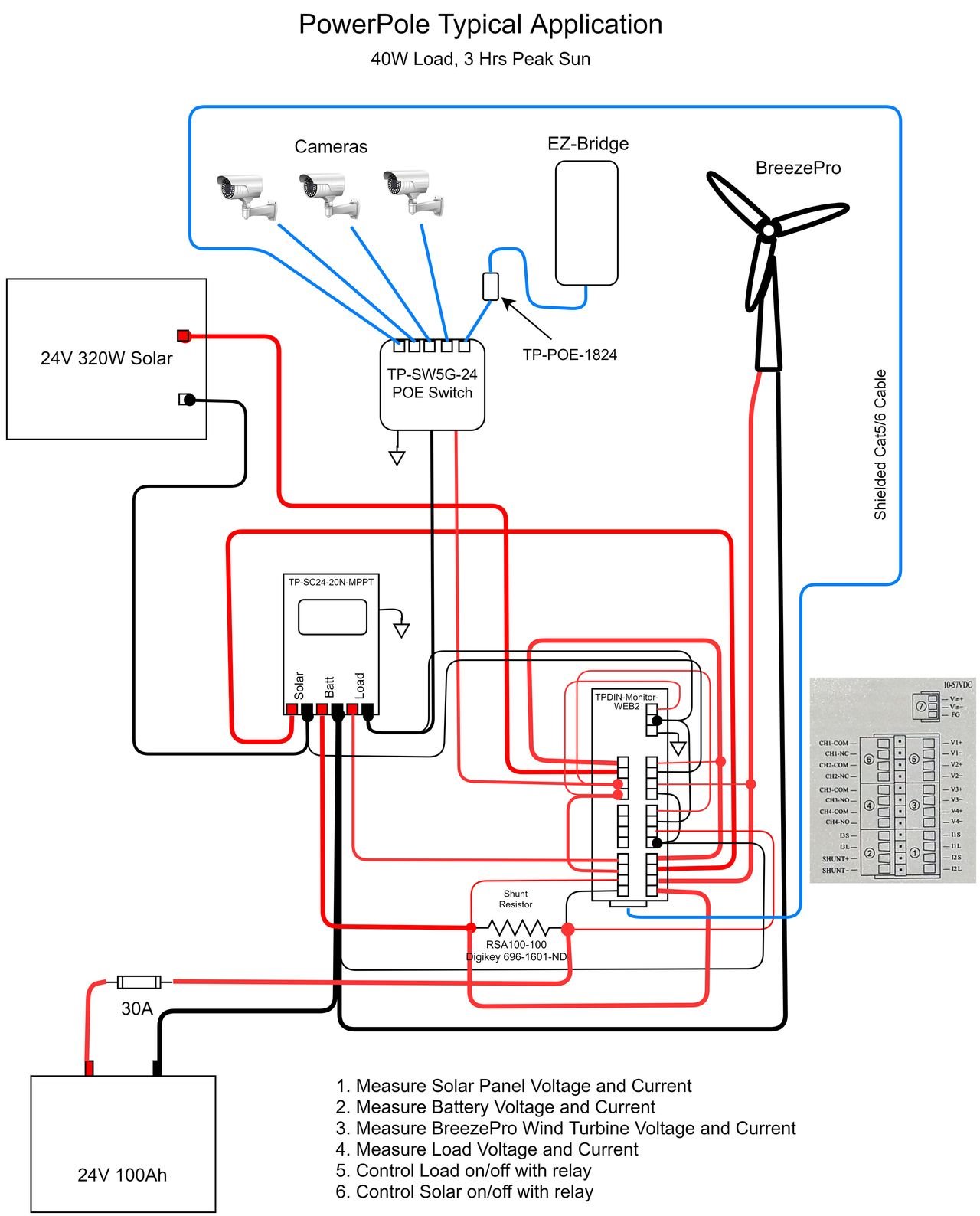

    Kromě výše uvedených běžných rozhraní WEB3 komunikuje se solárními regulátory Tycon MPPT pomocí sériového kabelu za účelem vyčítání FV napětí, FV proudu, napětí baterií, teploty baterie, atd. Umožňuje také ruční zapnutí/vypnutí výstupního výkonu solárního regulátoru MPPT prostřednictvím webového rozhraní. Díky tomu je velmi snadné vzdáleně monitorovat a ovládat vzdálený napájecí systém, zaznamenávat a vytvářet grafy trendů, odesílat e-mailové výstrahy a ovládat reléové na základě integrovaných senzorových nebo MPPT dat.

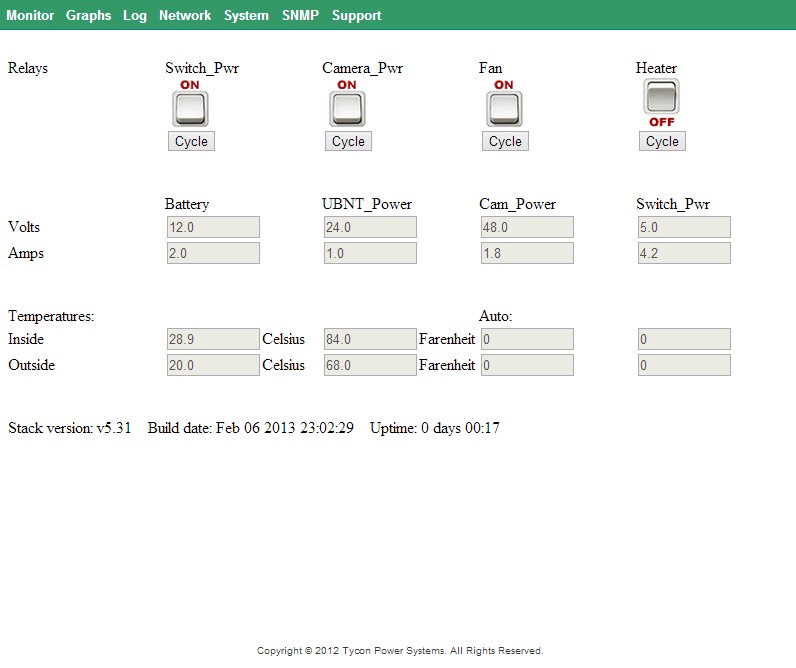

    Integrované funkce logování dat a grafování umožňují uživateli zobrazit historii různých měřených parametrů. Grafické rozhraní umožňuje uživateli ovládat relé jediným kliknutím a sledovat všechny parametry měření v reálném čase prostřednictvím libovolného webového prohlížeče. Webové rozhraní umožňuje přístup a ovládání prostřednictvím stolních počítačů, notebooků, tabletů a chytrých telefonů. Aplikace Tycon APP pro IOS a Android umožňuje vzdálený přístup.

    Systém umožňuje automatické ovládání relé na základě údajů regulátoru napětí, proudu, teploty, času, Ping Watchdog a MPPT. To poskytuje téměř neomezenou flexibilitu. Relé mají speciální funkci cyklu na jedno kliknutí s programovatelnými časy cyklů, kterou lze použít k vypnutí zařízení a jeho opětovnému zapnutí po předem stanoveném čase jediným kliknutím na tlačítko. To je užitečné pro restartování zařízení, jako je PoE swich či kamera. Relé CH1 a CH2 jsou normálně sepnuté, relé CH3 a CH4 jsou normálně otevřené.

    Dva ze portů pro proudové monitorování dokáží monitorovat směr toku proudu. To je užitečné pro monitorování baterií - detekce kdy se baterie nabíjí a kdy se vybíjí. Jeden z těchto proudových portů podporuje externí proudové bočníky, takže lze sledovat velmi velké proudy. Uživatelské rozhraní umožňuje rychlou kalibraci externích bočníků zadáním jmenovitého mV a proudu bočníku.

    Připojení se provádí pomocí odnímatelných konektorů. To umožňuje snadné odstraňování problémů a údržbu, protože jednotku lze vyjmout ze systému, aniž by došlo k narušení kabeláže systému. Samozřejmostí je integrovaná přepěťová ochrana, aby se zabránilo poškození elektrickým proudem.

    Uživatelem definované popisky pro každý parametr zajišťují, že při kontrole webového rozhraní nebo grafů je možné rychle identifikovat parametr, kterého se týkají. Každý parametr má programovatelné +/- offsety, aby bylo možné provést kalibraci na místě nasazení a kompenzovat tak např. ztrátu vedení nebo kolísání měřicího zařízení. To poskytuje nepřekonatelnou flexibilitu, protože každé zařízení může uživatel přizpůsobit svým konkrétním potřebám.

    Jednotku lze nastavit tak, aby odesílala e-maily s aktuálními hodnotami parametrů na základě periodického časového období nebo na základě parametrů překračujících programovatelné přednastavené limity. Použití SNMP umožňuje uživateli vytvořit plně automatizovaný vzdálený systém pro sběr a řízení dat.

    Funkce:


    • Vzdálený monitoring 4 napětí, 4 proudů a 2x teplota
    • Dálkové ovládání zařízení pomocí 4 relé (2x NC a 2x NO)
    • Připojení k solárním regulátorům Tycon MPPT pomocí sériového kabelu
    • Automatické ovládání relé napětím, proudem, teplotou, pingem, časem a daty z MPPT
    • Přístup přes web nebo SNMP
    • Automatické odesílání upozornění e-mailem
    • Lokální logování a grafy
    • Napájení přes PoE (802.3af nebo pasivní) nebo DC

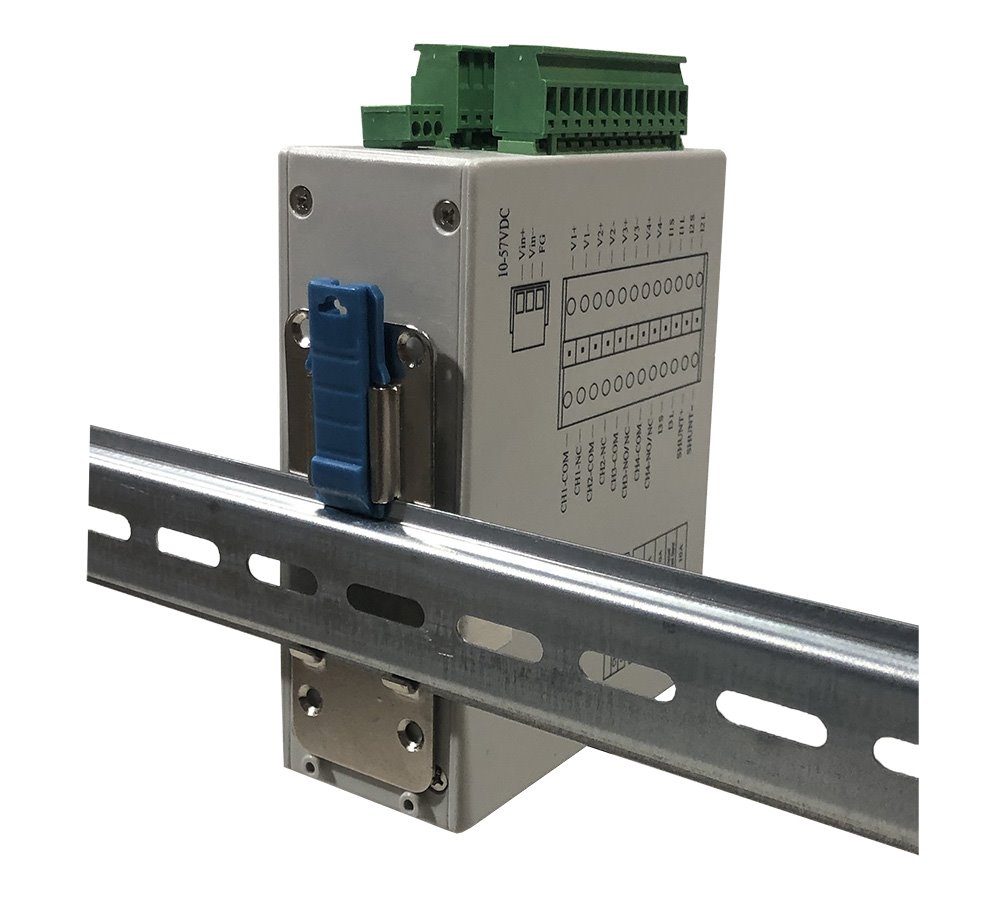

    • Montáž na DIN lištu





    Celý systém je možné si vyzkoušet v online demu níže (uživatel "demo", bez hesla):


    Specifikace
    Měření napětí (DC) V1, V2, V3, V4 = 1-80VDC
    Přesnost měření napětí + / - 0,1 V
    Měření proudu (DC) I1, I2: 0.1A až 15A; I3: +/-10A; I4: externí bočník
    Přesnost měření proudu 0,1 A
    Měření teploty T1, T2: -40°C až 125°C
    Typ měření teploty T1 = vestavěné, T2 = externí čidlo (v balení)
    Přesnost měření teploty + / - 1°C
    Relé CH1, CH2 (NC); CH3, CH4 (NO) = 10A 30VDC, 125-250VAC
    Ovládání relé CH1, CH2, CH3, CH4: ručně nebo automaticky
    Požadavky na napájení 10-58VDC nebo 802.3af Class 0 POE, 3W Typ
    Dostupnost Pomocí webového prohlížeče a SNMP
    Data-Logger FIFO, Max 4048 dat, programovatelný log interval
    Montáž DIN lišta
    Provozní teplota -40C až +75 C (-40F až 167F)
    Vlhkost (RH) 0% - 90%
    Rozměry (d x š x v) 125 x 102 x 46 mm (4.9 "x 4" x 1,8 ")
    Hmotnost 410g (14.5 oz)

     Software ke stažení ZDE.
