OTDR INNO MINI 2, 32dB / 30dB (1310nm / 1550nm) vč. VFL a LS

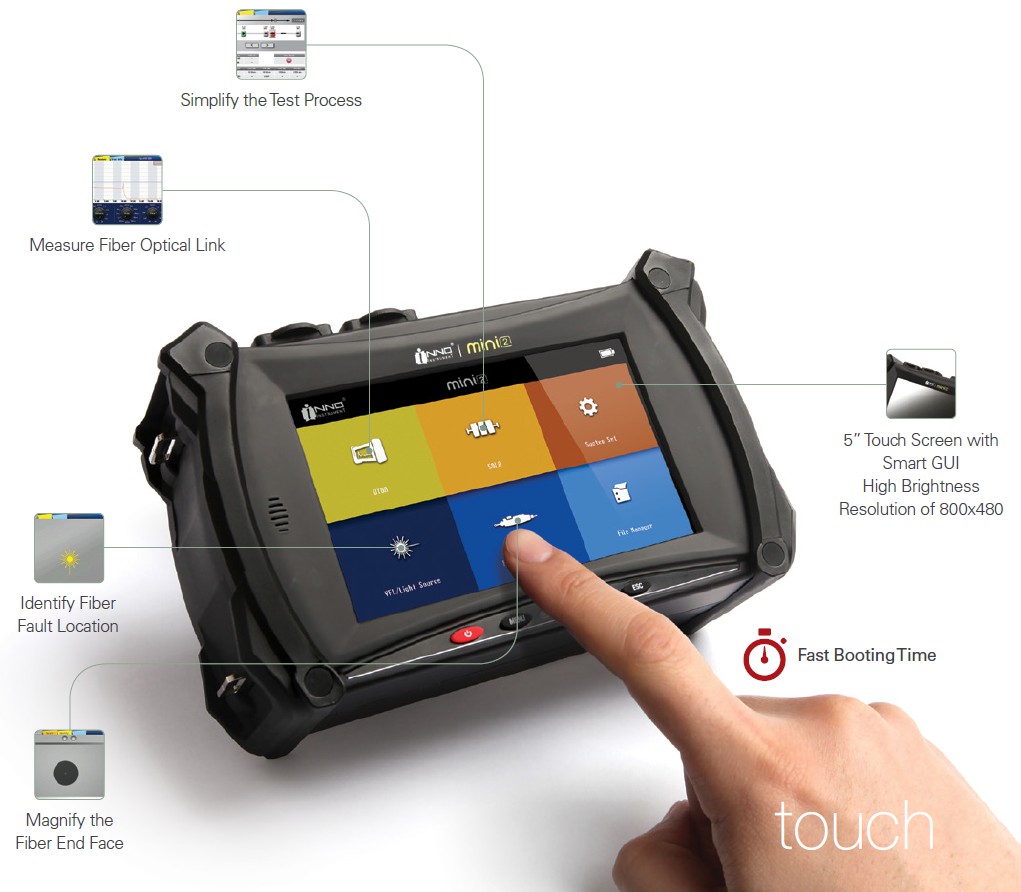

Malé OTDR MINI2 je určeno pro použití při instalaci a údržbě optických kabelů. OTDR je postaveno na HW, který zaručuje vysokou přesnost měření, rychlé reakce a snadné ovládání. SW nabízí přesné a velmi rychlé zpracování naměřených dat a vytváří přehledné grafy a tabulky s výsledky. Jedná se o velmi malý, lehký a kompaktní ruční přístoj.

Technická specifikace:

Model	MINI2
Display	5 inches, High Brightness TFT LCD, resolution of 800×480
Distance unit	m / km / mile / ft
Dynamic range	32dB / 30dB (1310nm / 1550nm)
Measurement range (km)	1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 260km
Pulse width	5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1µs, 2µs, 10µs, 20µs
Dead zone (Event/Attn./PON)	1m / 5m / 50m
Distance accuracy	±(1m+Distance×2.5×10-5 +Sampling resolution)
Linearity	0.03dB
Sampling points	110,000 points
Resolution	0.04m ~ 10.24m
Loss readout resolution	0.001dB
Battery capacity	Operating Time : Up to 12hours
File format	SOR, BMP, JPG, GDM, SOLA, PDF

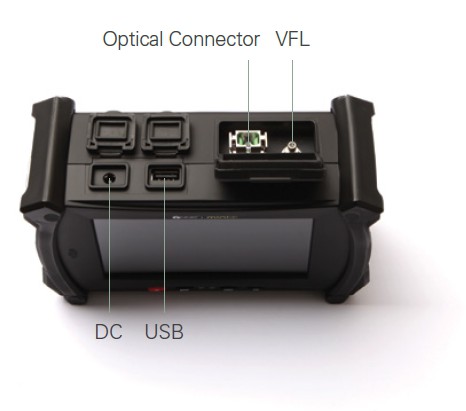

External connection	USB 2.0
Compatible connector	APC(FC, SC, LC), UPC(FC, SC, LC, ST)
Power supply	AC Input 100-240V, 50-60Hz / DC Input 19V, 3.42A
VFL port	2.5mm ferrule type
VFL wavelength	650nm ±10nm
VFL distance	Up to 15km
VFL output power	20mW
Light source	Operating wavelength: 1310nm / 1550 nm ±10nm
Light source output power	-5dBm

Obsah balení

OTDR MINI2

Napájecí adaptér

Taška s pásem přes rameno

Ovládací stylus

Kalibrační protokol

Základní parametry

Rozměry : 115 x173x64 mm ( bez ochranného pouzdra )

Hmotnost : 0.9 kg s baterií

Provozní teplota : -10~50°C

Skladovací teplota : -20~60°C

Relativní vlhkost : 0~95%
