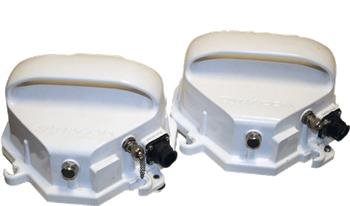

Repasovaný spoj RACOM RAy 10 GHz 170 Mbit/s vč. antén

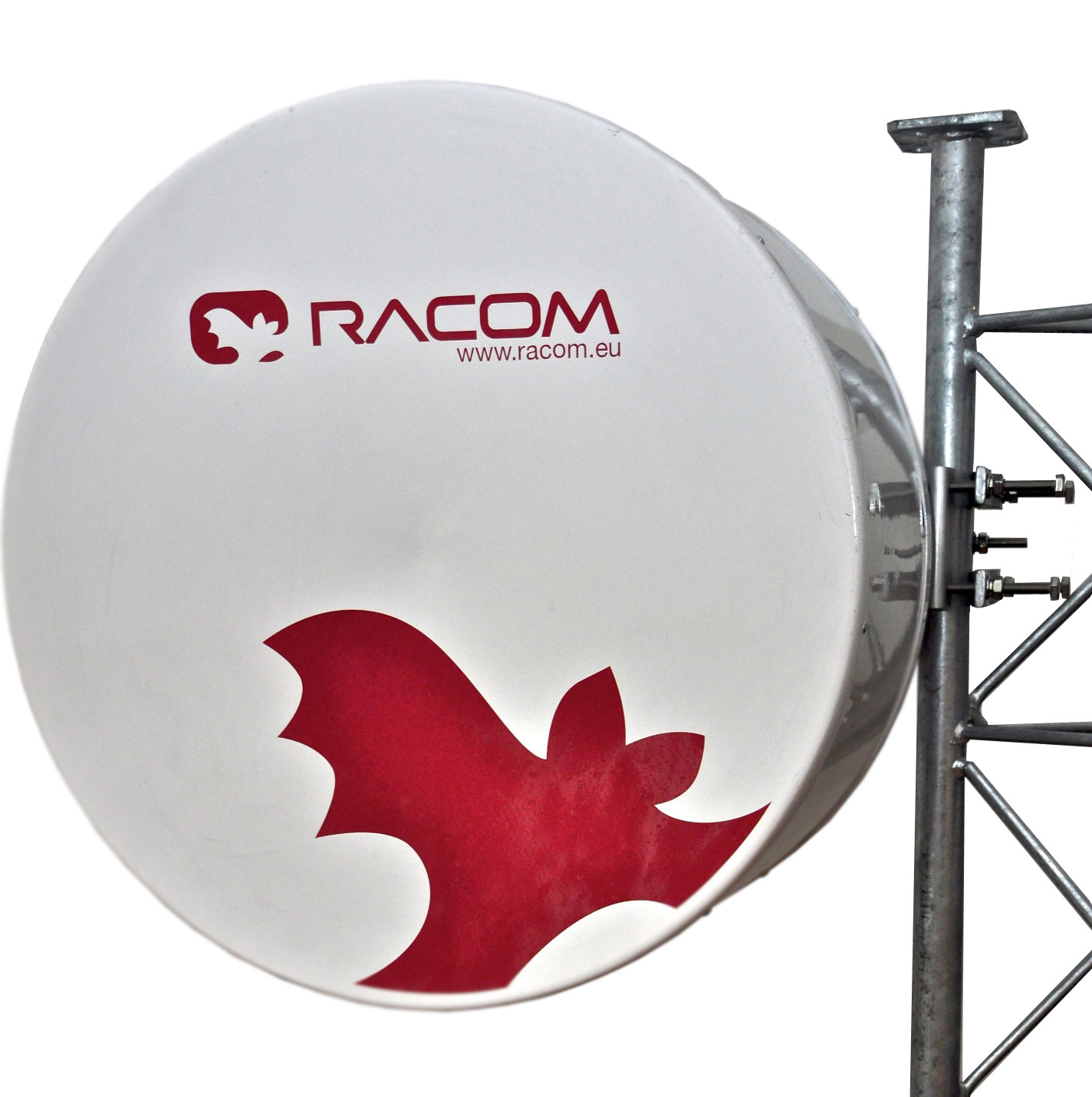

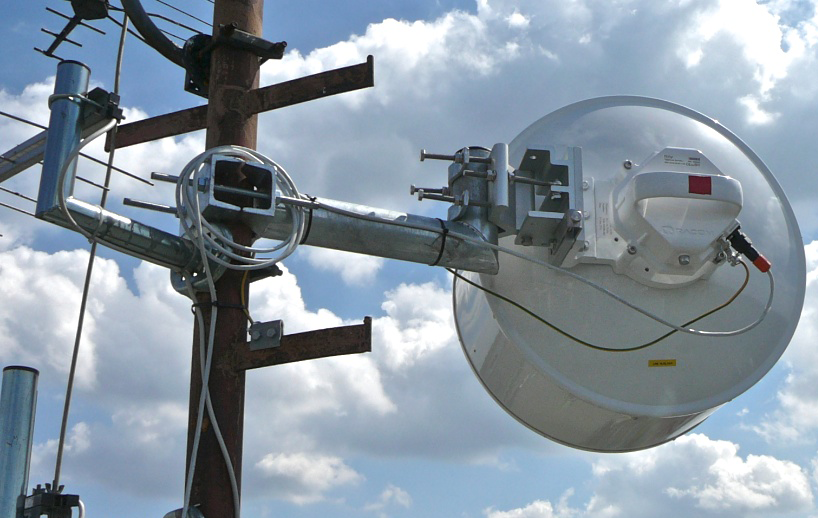

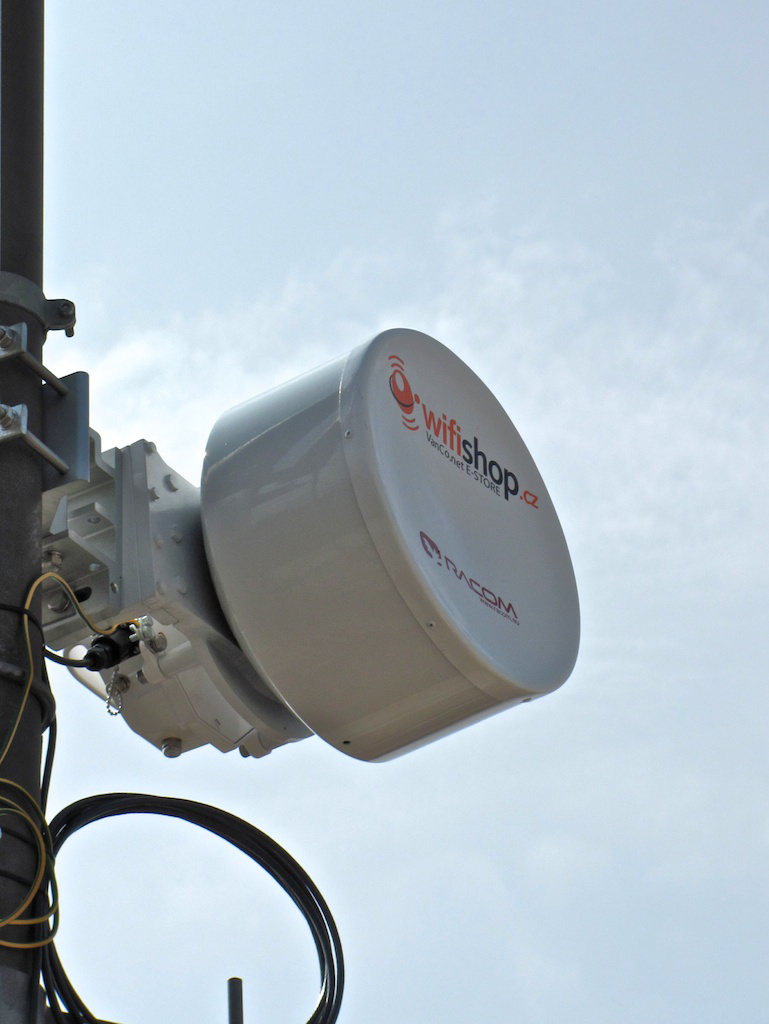

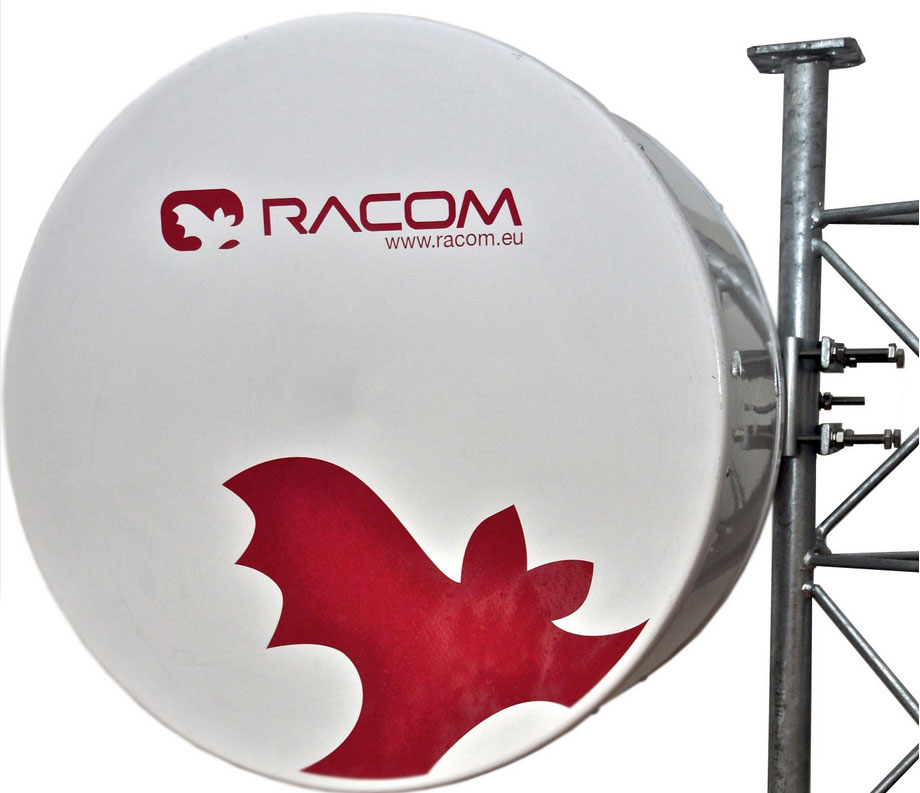

Spoj RACOM RAy 10 GHz je založen na vysokorychlostních mikrovlnných point-to-point bridge se 170 Mbps přenosovou rychlostí (full duplex). Spoj má nadstandardně zvládutou funkci adaptivní modulace (ACM), která umožní v případě zhoršených přenosových podmínek dočasně přepnout na jednodušší modulaci bez výpadku paketu (hitless). Tím umožní spoji dál přenášet data, dočasně na úkor kapacity i v situaci, kdy by se spoj jinak rozpadl, případně začal chybovat. Součástí spoje jsou i kvalitní antény 38 cm a Gigabitové ethernetové rozhraní. Ray 10 GHz obsahuje jednu radiovou jednotku pro Low pásmo a druhou pro High pásmo. Spoj je přeladitelný přes celé pásmo 10 GHz (kanály 1-4 a 7-10 dle VO). Spoj využívá FDD přenos s doporučeným duplexním odstupem 168 MHz a šířkou kanálu 28/14/ MHz. Venkovní jednotky mají 1 Gigabitový Ethernet port podporující napájení po Ethernetu (PoE) a 1 servisní port pro nasměrování antény. Na spoj je poskytována nadstandardní 5 letá záruka!

Pro delší skoky je třeba použít ziskovější antény větších průměrů. Doplatky na alternativní antény k ceně spoje jsou:

• Anténa 60cm: 990,-
• Anténa 90cm: 5.900,-
• Anténa 99cm: 9.900,-


Rychlost:

• Modulační rychlost 200 Mbps, uživatelská rychlost 170 Mbps pro 256 QAM
• SW nastavení modulace: QPSK, 16, 32, 64, 128, 256 QAM
• Funkce ACM (Adaptive Coding and Modulation)
• Garance nejvyšší uživatelské propustnosti dat pro danou lokalitu



Spolehlivost:

• Vyrobeno výhradně ze součástek pro vojenské nebo průmyslové použití
• Přepěťové i elektrostatické ochrany
• Certifikace -30°C až +55°C
• Každý kus testován a zahořen v klimatické komoře i v reálném provozu
• Mimořádná spolehlivost vlastní komunikace: vysoká citlivost přijímače
• -87 dBm / 41Mbps / QPSK / 28 MHz
• -67 dBm / 170Mbps / 256QAM / 28 MHz
• -96 dBm / 8,45Mbps / QPSK / 7 MHz
• extrémní odolnost rádiové části proti rušení
• LDPC (Low-Density Parity-Check) kódování (FEC) nastavitelné ve 2 úrovních



Jednoduchost:

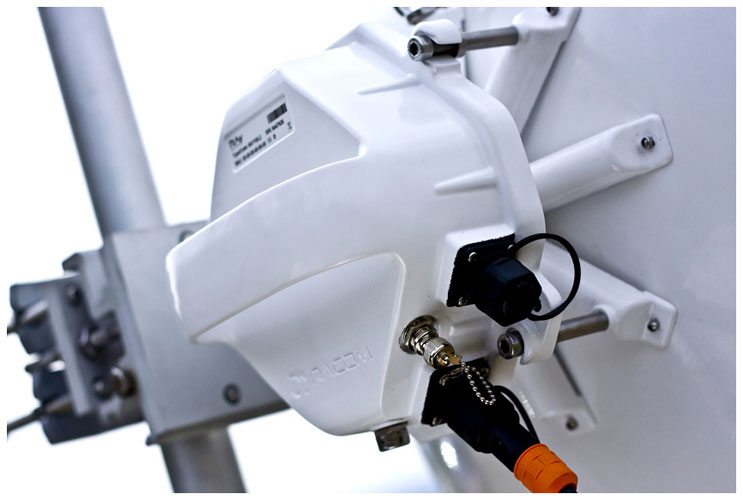

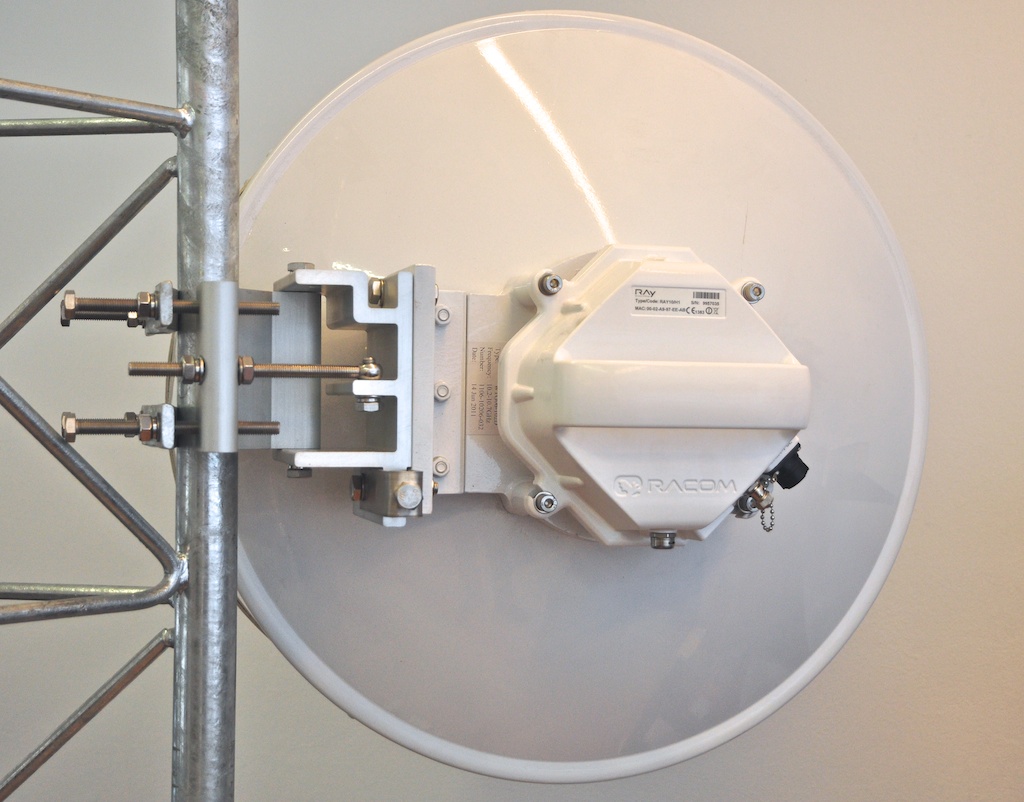

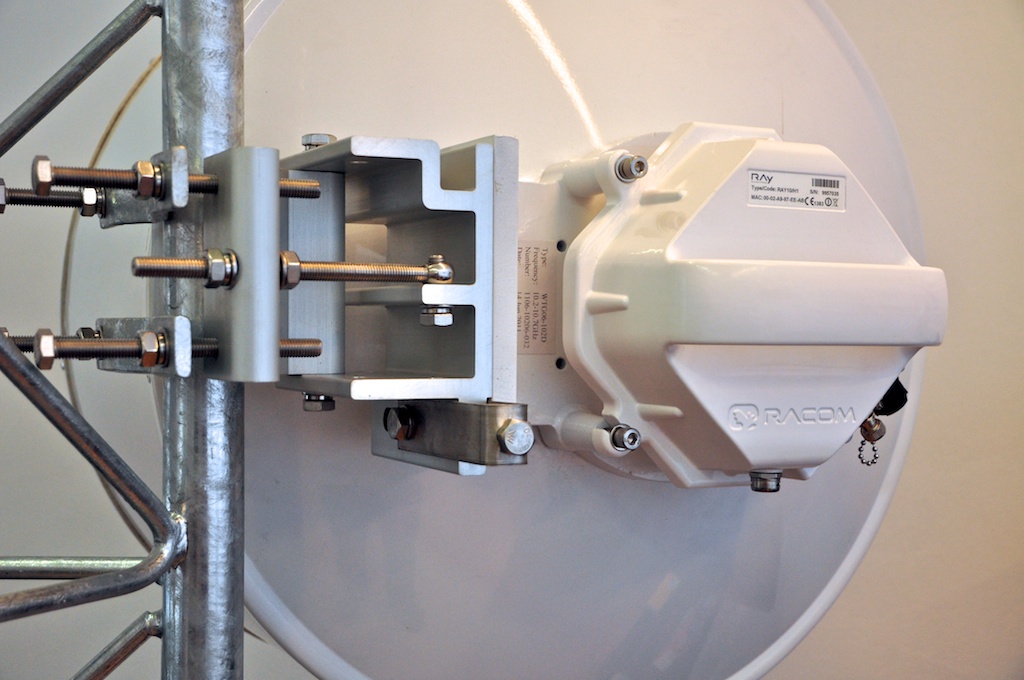

• FOD (Full Outdoor), odlitek z Al slitiny, přímá montáž na anténu
• Změna polarizace pouhým otočením o 90° (povolení 4 upevňovacích šroubů)

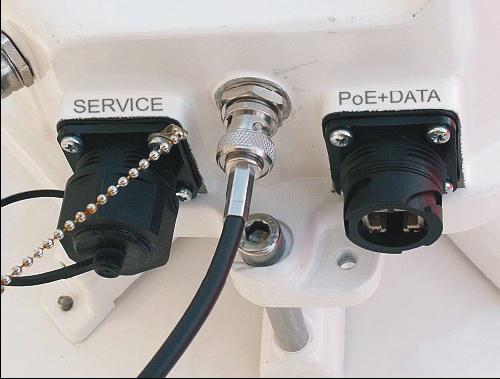

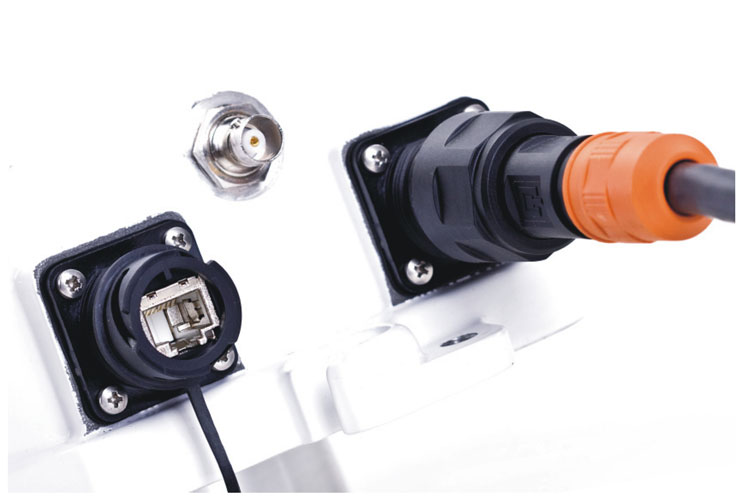

• Akustická signalizace dosměrování antény (+ analog. napětí na BNC konektoru)
• Kompletní instalace a nastavení v řádu minut

Standardy:

• Bez výhrad splněny všechny příslušné evropské a české normy i pro rychlost 170 Mbps
• Potvrzeno měřením všech parametrů v certifikované laboratoři TESTCOM Praha

Bezpečnost:

• Konfigurace přes HTTPS, SSH
• Při komunikaci real-time kontrola zadaného výrobního čísla protistanice
• Ochrana při odcizení: unikátní SSH klíč pro každé výrobní číslo

Diagnostika:

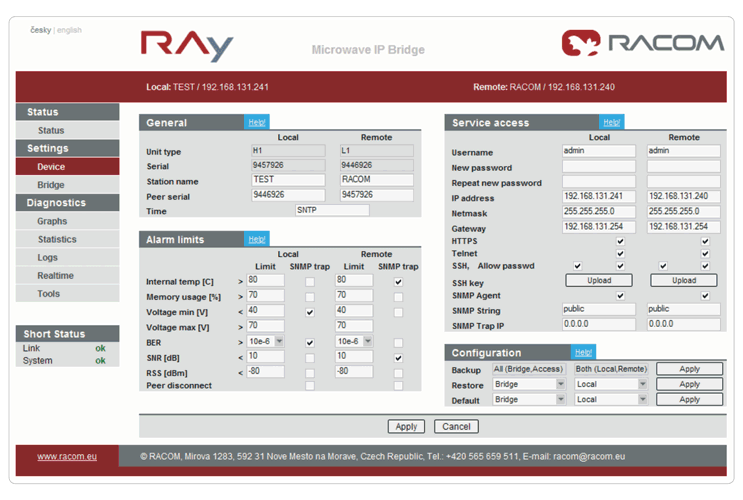

• www rozhraní
• Grafy historie teplota, napájení, RSS, SNR, BER, rychlost
• SNMP včetně generování TRAPu při překročení nastavených tresholdů
• Zabudovaný spektrální analyzátor k vyhledání volného kanálu
• Automatická detekce nastavené polarizace
• Konstelační diagram přijímaného signálu

Unikátnost:

• Neladěný vstupní filtr
• Úplná SW přeladitelnost včetně kombinace kanálů 4, 7 při plné rychlosti, citlivosti i odolnosti
• Varianta s druhým Eth. portem (fyzicky oddělený pro servisní přístup "out-of-band" dohled)
• Přímá montáž na antény různých výrobců včetně možnosti ohebného vlnovodu



Podrobná charekteristika produktu:

• Kmitočtové pásmo: 10,3 10,6 GHz
• Přeladitelnost: horní část spektra (středové kmitočty 10,4795 -10,5845 GHz), kanály 7-10, dolní část spektra (středové kmitočty 10,3115 -10,4160 GHz), kanály 1-4 dle VO-R/14/12.2006-38 ČTÚ
• Šířka kanálu: 7; 14 a 28 MHz
• Full-Duplex přenos
• Modulace: QPSK/16QAM/32QAM/64QAM/128QAM/256QAM, možnost ACM
• Latence: 140 us pro 170 Mbps
• Rozhraní: 1x GB Ethernet port
• Adaptivní modulace + ATPC
• spoje na přímou viditelnost
• dosah: dle použitých antén až 70km (anténní systém 2x 120cm, modulace QPSK 50Mbit)



Pracovní kmitočty, pásmo:

• Vysílací kmitočty: jednotka RAY10H1:Horní část spektra (středové kmitočty 10,4795 -10,5845 GHz), kanály 7-10 dle VO-R/14/12.2006-38 ČTÚ / jednotka RAY10L1: dolní část spektra (středové kmitočty 10,3115 -10,4160 GHz), kanály 1-4 dle VO-R/14/12.2006-38 ČTÚ

Citlivost (BER10-6):

• -89 dBm/QPSK, -82 dBm/16QAM, -78 dBm/32QAM, -75 dBm/64QAM, -72 dBm/128QAM, -69 dBm/256QAM



Podporované standardy:

• Radiové parametry: ETSI EN 302 217-2-2 V1.3.1 (2009-04), limity pro ACCP/CCDP
