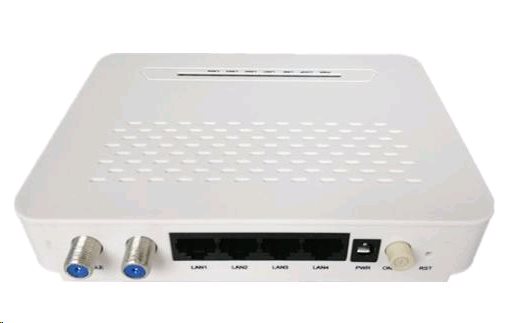

WODASIGN EOC1121R4L - Slave

WODASIGN EOC1121R4L - Slave

Jedná se o adaptéry pro přenos dat sítě Ethernet po koaxiálních kabelech, založeno na technologii HomePlugAV, která nabízí velký dosah (700-1500m), velkou rychlost (fyzická rychlost až 600Mb/s, rychlost na MAC vrstvě 350Mb/s), odolnost vůči rušení a pr...Další informace

Výrobce
  Wodaplug

Part No.


EOC1121R4L


Kód
 00033262
Záruka
24 Měsíce
Objednat
Koncová cena bez DPH
1 183 Kč
Vaše cena bez DPH
1 110 Kč bez DPH
DPH
21%
Vaše cena s DPH
1 343 Kč  s DPH


    Poptat lepší cenu

    Váš e-mail
    Telefon
    Množství
    Komentář

    Popis

    Jedná se o adaptéry pro přenos dat sítě Ethernet po koaxiálních kabelech, založeno na technologii HomePlugAV, která nabízí velký dosah (700-1500m), velkou rychlost (fyzická rychlost až 600Mb/s, rychlost na MAC vrstvě 350Mb/s), odolnost vůči rušení a provoz i při velkém útlumu.

    Jednoduše použitelné zařízení pro zapojení budovy k internetu po společném koaxiálním rozvodu. Umožňuje komunikaci mnoha jednotek po jediném koaxiálním vedení signálovou rychlostí až 600Mbps.

    EoC znamená rozvod sítě Ethernet přes koaxiální síť, na existujícím koaxiálním rozvodu nabízí současný přenos kabelového TV/SAT signálu spolu s datovým signálem.

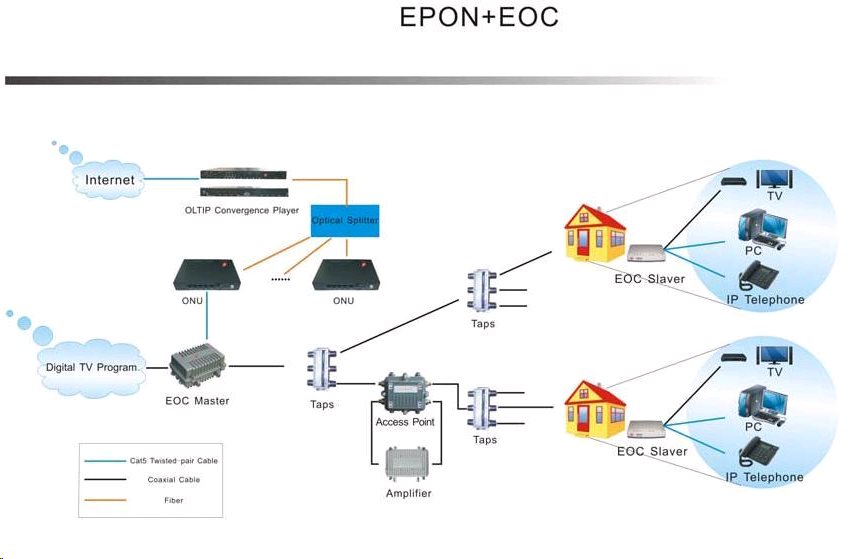

    Pro aplikaci počítačové sítě EOC obsahuje Head End jednotku nazývanou Master, která spojí signál TV s daty sítě Ethernet do koaxiálního mixed signálu a koncovou jednotku nazývanou Slave. Jeden Master může obsloužit až 128 Slave jednotek, síťová struktura může být hvězda anebo strom (síťová struktura může být hvězda anebo strom)
    Jednotka EoC master zabezpečuje vysílání dat sítě Ethernet přes koaxiální rozvody, je vhodná pro široké spektrum nasazení při realizaci síťových aplikací, při kterých využijete existující koaxiální rozvody, jak domácí instalace (in-home) tak komerční (kanceláře, bytové domy, hotely, továrny)

    Nepotřebujete instalovat žádné nové kabely. Tato zařízení vám umožní realizovat vysokorychlostní síť pro přenos videa, hlasu a dat. Struktura sítě je hvězdice a nebo strom s jednou centrální jednotkou MASTER a s několika (až 128) jednotkami Slave , které mohou být od sebe izolovány (slave izolation).

    Jednotky Slave
    mají 4 ethernetové porty pro připojené koncových zařízení. Jednotky Slave jsou konfigurovány a sledovány přes NMS v jednotce Master. Jednotka EoC slave je určena pro koncové uživatele a spolupracuje s EoC master jednotkou na navázání spojení a přenosu sítě Ethernet přes koaxiální rozvod. Z mixed signálu opět převede data na výstup Ethernet a signál TV na výstup TV.
    Podporovány jsou všechny potřebné síťové vlastnosti jako QoS, VLAN, IGMP, bandwidth management a další. Vhodné tedy k realizaci jakékoliv sítě ( i pro přenos hlasu, videa a IPTV) za použití stávajících koaxiálních kabelů
    V závislosti na instalovaných CATV zásuvkách lze jednotku připojit přímo mezi TV přijímač a port zásuvky. V případě že útlum odrušovacího filtru ve starších typech zásuvek neumožňuje takovéto přímé nasazení je nutné zásuvku vyměnit. Nahrazuje se za tzv. obousměrnou zásuvku
    Zařízení je určené pro systém MDU (Multi-Dwelling) který poskytuje správci sítě možnost řídit přenosové pásmo. Zároveň tento systém dovoluje umístění více uživatel (než je tomu u systémů Ad-Hoc nebo Peer-to-peer). V systému však musí být jedna výkonná řídící jednotka s managementem

    Parametry:
    Název Hodnota
    LAN: 4 10/100 Base-TX, Auto-Negotiation (10/100 Mbps)
    Standardy: IEEE 802.3u

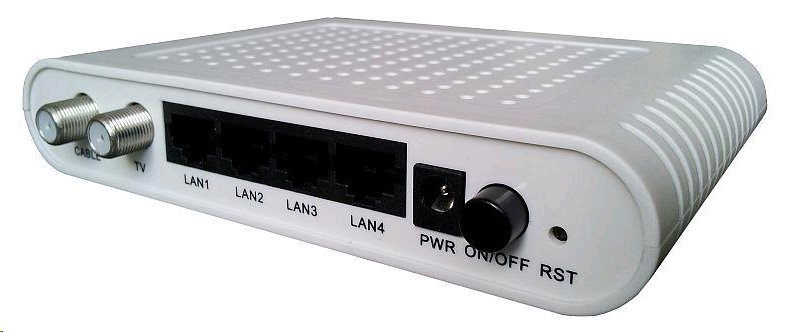

    F konektory: 2x F famele, 75 Ohm, pro připojení na koaxiální svod a TV přijímač. Port pro TV přijímač pasivně propojen s přívodem a je funkční i při vypnutém zařízení
    Max počet jednotek promaster jednotku: 128 slave
    Max. vzdálenost mezi dvěma jednotkami (m): 800 až 1500 (závisí na struktuře a kvalitě instalace, max platí pro kabel průřezu RG59)
    současný provoz s TV: ano
    Chipset: Qualcomm Atheros 7411L
    Signálová rychlost (Mbps): až 600
    Frekvenční pásmo (MHz): 7,5 - 65
    Max. útlum na vedení mezi jednotkami master a slave (dB): 65
    Výstupní výkon (dBuV): 116
    Napájení: 12V DC


  • symetrický synchronní provoz, duplexní transparentní Ethernetový bridge, nezávislý na protokolech, operačních systémech, transparentní, nepotřebuje žádný software
  • podpora VLAN 802.1Q, IGMP, priorizace 802.1p, řízení pásma/shaper – nastavuje se na masteru
  • externí zdroj, napájení 12V DC


  • Master jednotka
    je připojena k switchi či routeru a zpřístupňuje data všem Slave jednotkám. Jednotka Master také obsahuje centrální NMS /Network management system/ , který se staré o konfiguraci a diagnostiku celé sítě a je přístupný přes vzdálený IP management WEB, Telnet, SNMP, CLI
